現場のプロ・丸善建設が自らのために開発

もう、面倒な丁張は必要ありません

管に載せて、画面の指示に従うだけ。
暗渠排水・管水路工事の常識を
変える、全く新しい測量機器。

もう、面倒な丁張は必要ありません
  • 丸善建設 開発製品
  • 特許第7754562号
お問い合わせ
お問い合わせ 0166-92-1221

現場の課題から生まれた、
丸善建設の自社開発ソリューション

丁張作業の「手間」と「コスト」を無くしたい

農業土木における排水管（暗渠排水・管水路）の敷設工事において、丁張（ちょうはり）作業は、1cmの高さの誤差が排水不良に直結する最も重要な工程です。
しかし同時に、「水準測量」「貫板の計算と打ち付け」「水糸張り」といった多くの工程を必要とし、重機が動く現場では接触によるやり直しや危険も伴います。単なる「仮設」のために、多大な人員と時間を割いているのが現状です。
現場を知り尽くした私たち丸善建設は、この課題を根本から解決するため、自らの現場で使うためのツールを自社開発しました。それが、特別な測量技能を持たなくても正確な位置合わせができる「ICTube」です。

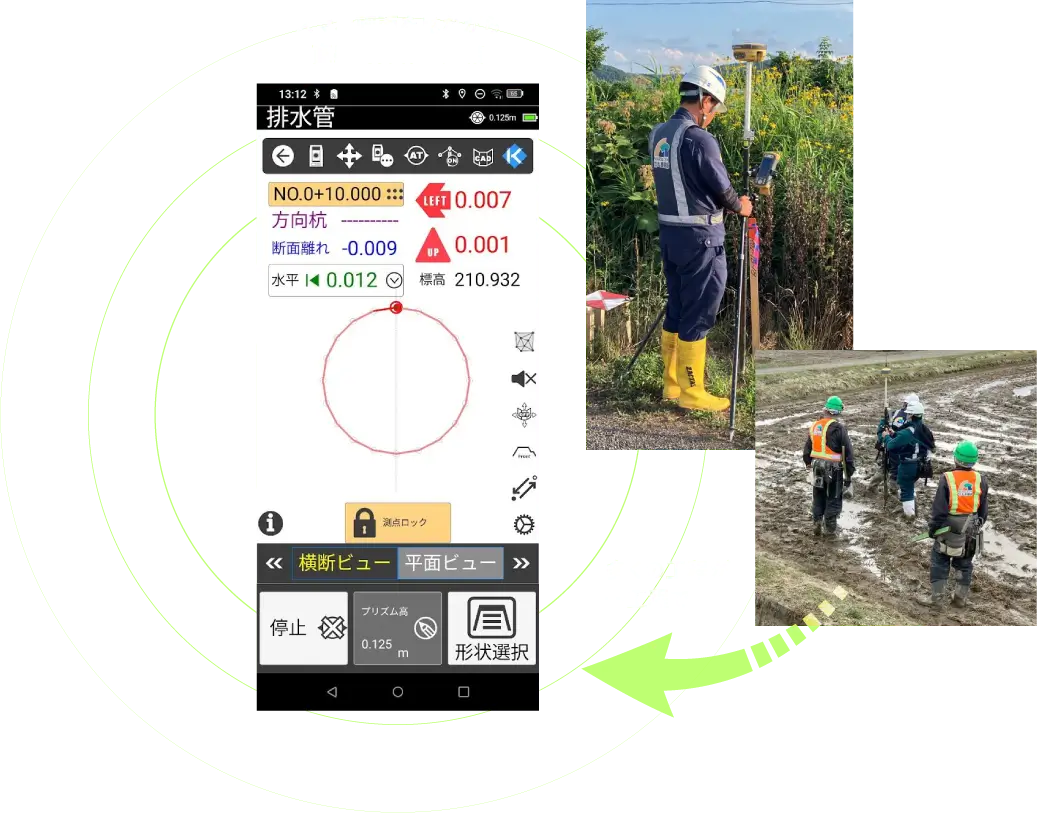

スマホ画面を見ながら直感的操作で完結

ICTubeの3つの特長

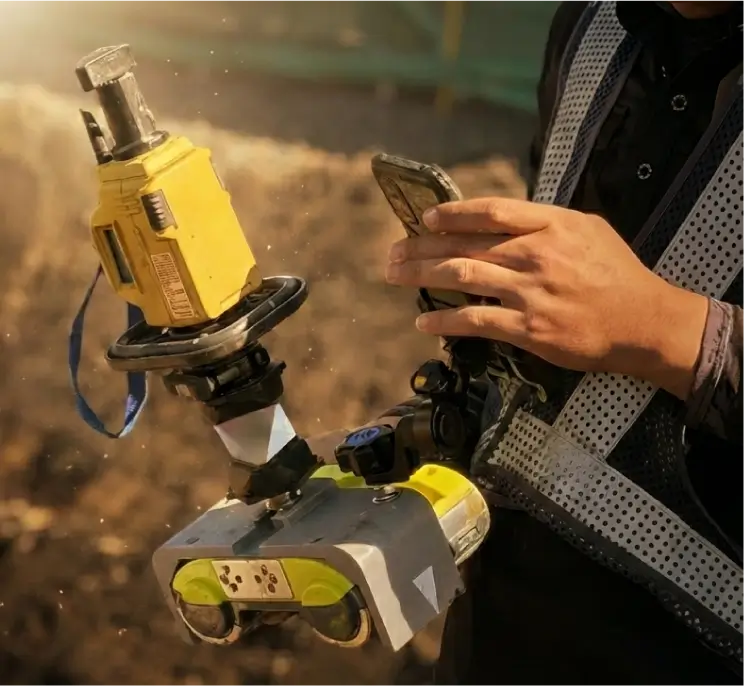

  • 特別な技能は不要。
    「感覚的」な操作性

    TS（トータルステーション）と連動し、端末画面に「移動量」と「方向」をリアルタイム表示。
    熟練の測量技術がなくても、画面のターゲット（的）に従って管を動かすだけで、誰でも直感的に正確な位置合わせが完了します。若手の即戦力化や教育コストの削減にも貢献します。

    特別な技能は不要。「感覚的」な操作性

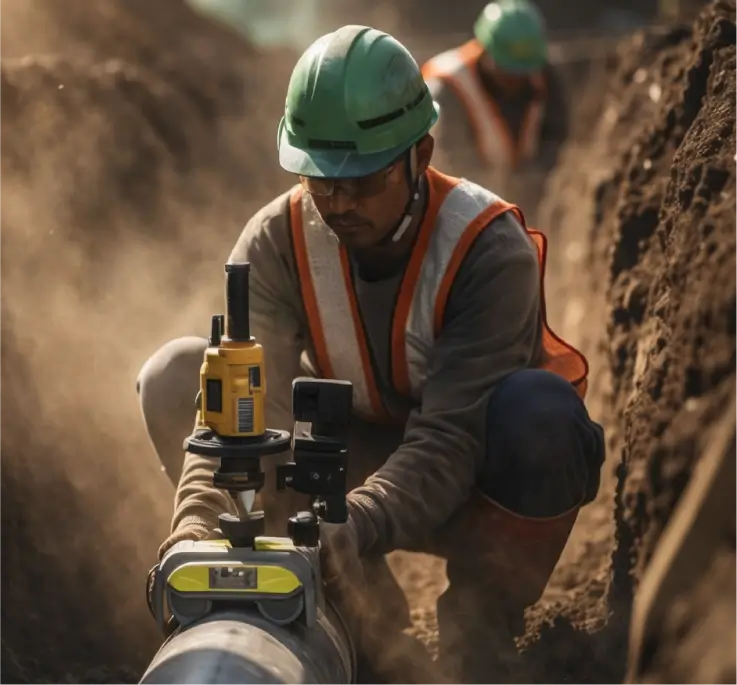

  • 準備も撤去も
    圧倒的にスマート

    水糸や貫板などの仮設材は一切不要。終了後の木材のゴミも出ません。
    重機の周辺で杭を打ったり糸を張ったりする危険な作業時間が減り、現場の安全性が飛躍的に向上します。

    準備も撤去も圧倒的にスマート

  • 初期投資を早期に
    回収できる
    コストパフォーマンス

    丁張にかかっていた「2〜3人分の人工代」「材料費」「撤去・廃棄費用」を削減できるため、1つの現場で十分に元が取れる価格設定（99,000円）です。

    初期投資を早期に回収できるコストパフォーマンス

作業工程の劇的な変化

従来の丁張作業

  • 中心杭・逃げ杭の設置
  • 水準測量（レベル測定）
  • 計算して貫板の打ち付け
  • 水糸を張る
  • トランシットでセンター出し
※工程が多く、撤去・廃棄の手間も発生

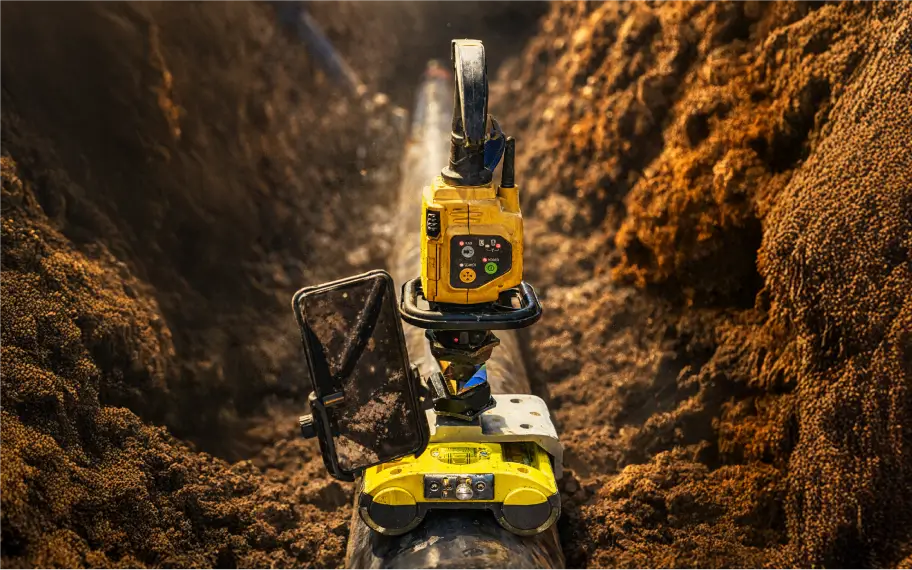

ICTube導入後 管に「ICTube」を載せるだけ
  • 管に「ICTube」を
  • 載せるだけ
ICTube導入後
大幅な 省人化 工期短縮 を実現

製品情報・ご利用環境

  • 製品名

    ICTube (特許第7754562号)

  • 価格

    ¥99,000 (税込み・送料込み)

  • 商品構成

    360度プリズム (1個)
    架台 (スマートフォンホルダ含)
    管レベル (1個)

  • お客様でご準備
    いただくもの

    快測ナビ (アプリケーション)
    快測ナビ用端末
    トータルステーション (TS) ※本製品は上記機器との連動を
    前提としております。

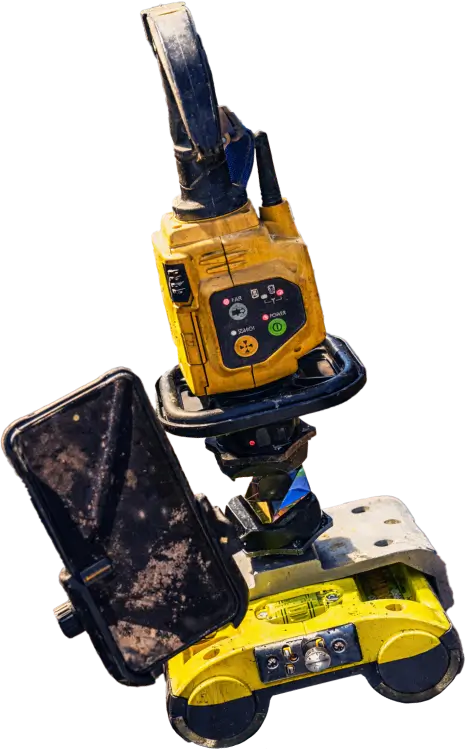

ICTube
ICTube
  • 丸善建設 開発製品
  • 特許第7754562号
税込 ¥
99,000 送料込み
同梱物
  • 360度プリズム (1個)
  • 架台 (スマートフォンホルダ含)
  • 管レベル (1個)
丸善建設が自信を持って開発した「ICTube」。
製品に関するご質問や、導入に向けたご相談など、
まずはお気軽にお問い合わせください。
お問い合わせ まずはお気軽にお問い合わせください 0166-92-1221
